行業方案
電子電器生產線解決方案
2010-11-11
一、概述:
插件線輸送機在電子廠一般用于基板自動插入生產,適用于電路板插件、焊接、檢驗等生產工藝。插件線輸送機的調寬裝置采用國際先進的滾珠軸承,輕便、靈活、無噪音。插件線輸送機的機架主要采用鋁型材結構,外形美觀,安裝方便。
二、詳細說明:
1.線體長度可按需定制
2.工位長度為1000mm
3.線體總寬約1200mm.兩側工作輸送寬度35mm-330mm可調
4.線體總2000mm.工作面高度750mm±30
5.線體兩側輸送導軌鋁型材. 線體主框架采用30*40*1.5鐵制矩形管
6.線體每工位配置:工藝圖形卡一張.頂部設有40W日光燈.塑料元件料合四只
7.線體內側設有長條形可隨動料合.線體中間設有擱板
8.線體裝配輸送方式:手推式
9.備注說明:以上各項尺寸可根據工件裝配時的實際需要作變動.可定做特殊規格
10.生產線合理使用的關鍵是:要求每個工位的工藝安排操作時間基本相同,這樣可使全線的效率最高

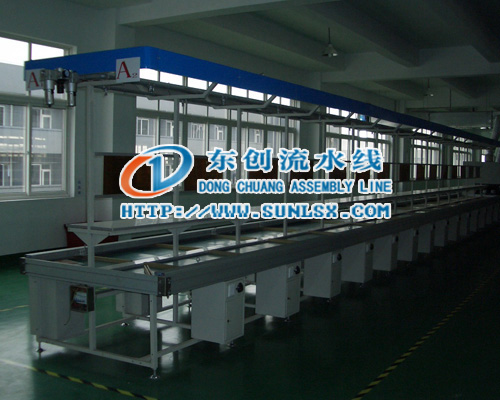

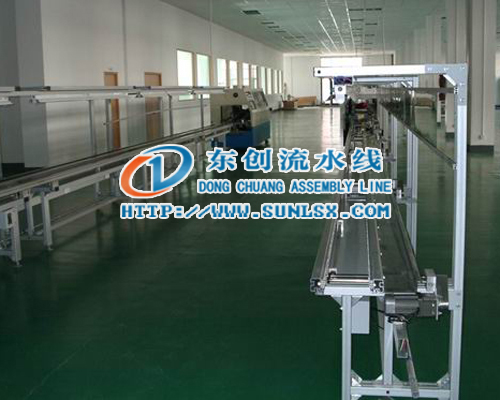

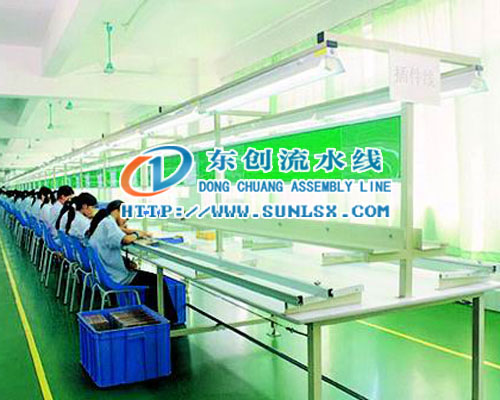

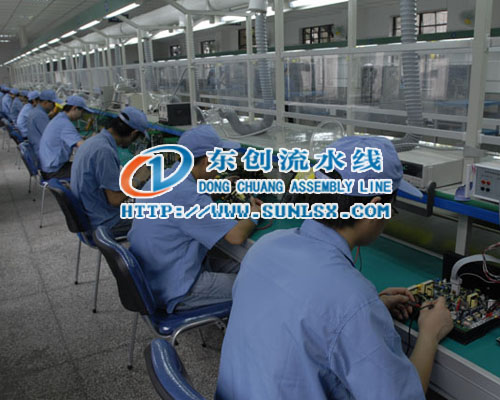

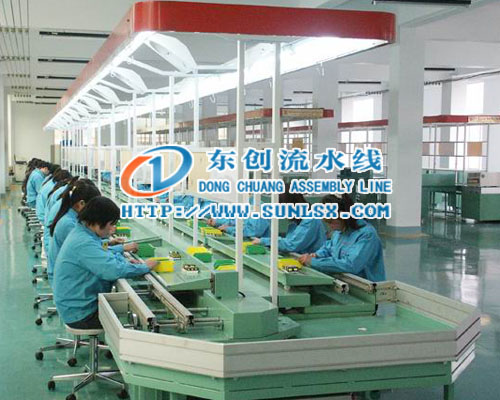

案例圖片
